Сделай сам: как спроектировать и собрать паравинг

Как сделать паравинг своими руками

Паравинг — это гибкий тип крыла, который используется для различных целей, включая парапланеризм, кайтсерфинг и даже космические технологии. Если стоимость готового крыла кажется завышенной, а у вас есть швейная машинка или желание научиться шить, создание собственного паравинга может быть отличным решением. В этой статье мы рассмотрим основные этапы самостоятельного изготовления паравинга и бесплатные инструменты для проектирования.

Материалы и инструменты

Для создания паравинга вам понадобятся:

• Ткань: полиэстер с полиуретановым покрытием плотностью 47 г/м² (примерная стоимость — 10 €/м²).

• Швейная машинка: подойдет любая базовая модель.

• Программное обеспечение для проектирования: бесплатные инструменты, о которых мы поговорим ниже.

• Режущий инструмент: лазерный резак или горячая проволока (можно отправить файл в цех с ЧПУ).

• Клейкая лента: для сборки выкроек (потребуется около 40 рулонов).

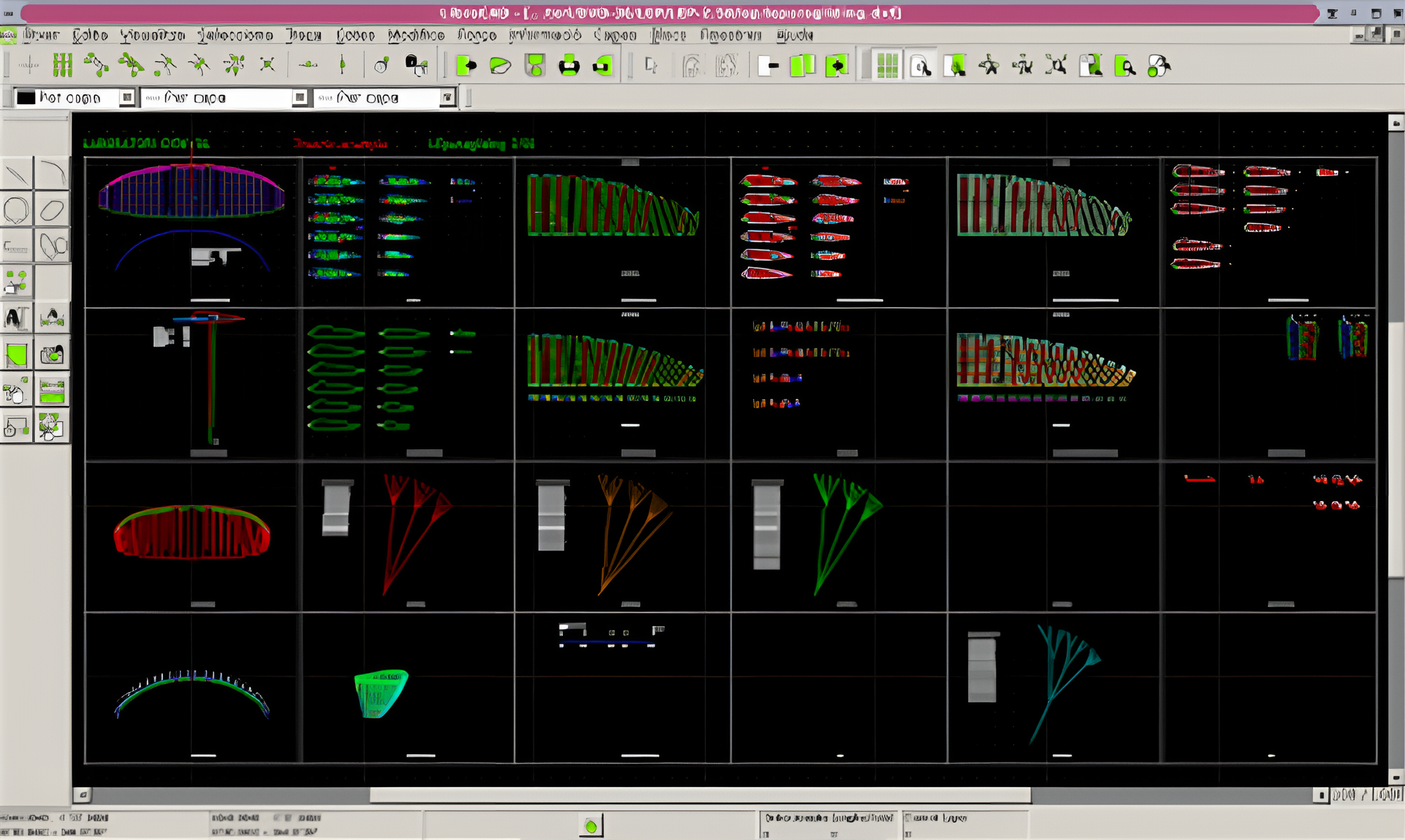

Программное обеспечение для проектирования

Существует несколько бесплатных программ, которые помогут вам спроектировать крыло:

1. Leparagliding

   • Сложный инструмент для создания паравингов.

   • Используется для проектирования клона Flysurfer PEAK.

   • Подходит для опытных пользователей12.

2. SingleSkin

   • Более простой вариант, совместимый с Sketchup 2017.

   • Позволяет создавать шаблоны для шитья в масштабе 1:1 и экспортировать их в DXF-формат4.

3. Paratailor PT9.0

   • Устаревшая версия (последнее обновление — май 2018 года), но все еще доступна для скачивания12.

4. GliderPlan

   • Платное ПО для проектирования крыльев, разработанное Дэвидом Абердином. Используется профессионалами1.

Этапы создания

1. Проектирование

   • Используйте выбранное программное обеспечение для создания дизайна крыла.

   • Настройте параметры крыла, такие как форма профиля и распределение высоты нервюр.

2. Создание выкроек

   • Распечатайте шаблоны в масштабе 1:1 на листах формата A4 (для крыла площадью 11,3 м² потребуется около 849 листов).

   • Склейте выкройки скотчем и перенесите их на ткань.

3. Резка материала

   • Вырежьте части крыла вручную или с помощью лазерного резака.

4. Сборка

   • Сшейте отдельные части крыла, следуя инструкциям из программного обеспечения.

   • Прикрепите уздечки и другие элементы конструкции.

Полезные ресурсы

• Форумы:

  • Paragliding Forum — раздел «Software» содержит файлы дизайна и обсуждения1.

• Видеоуроки:

  • Плейлист Андре Бандарра «Making a paraglider» демонстрирует полный цикл проектирования и сборки1.

  • Видео «SpaceX Parafoil Secrets» показывает процесс создания парафойла площадью 11,3 м²2.

Заключение

Создание паравинга своими руками — это не только способ сэкономить деньги, но и возможность освоить новые навыки. Используя доступные материалы и бесплатные программы для проектирования, вы сможете создать крыло, полностью соответствующее вашим требованиям. Если у вас есть опыт работы с подобным ПО или вы хотите поделиться своим дизайном, обязательно оставьте комментарий на специализированных форумах!
